Comprendre la structure d'un véhicule automobile
Ce que tout carrossier doit savoir avant d'intervenir

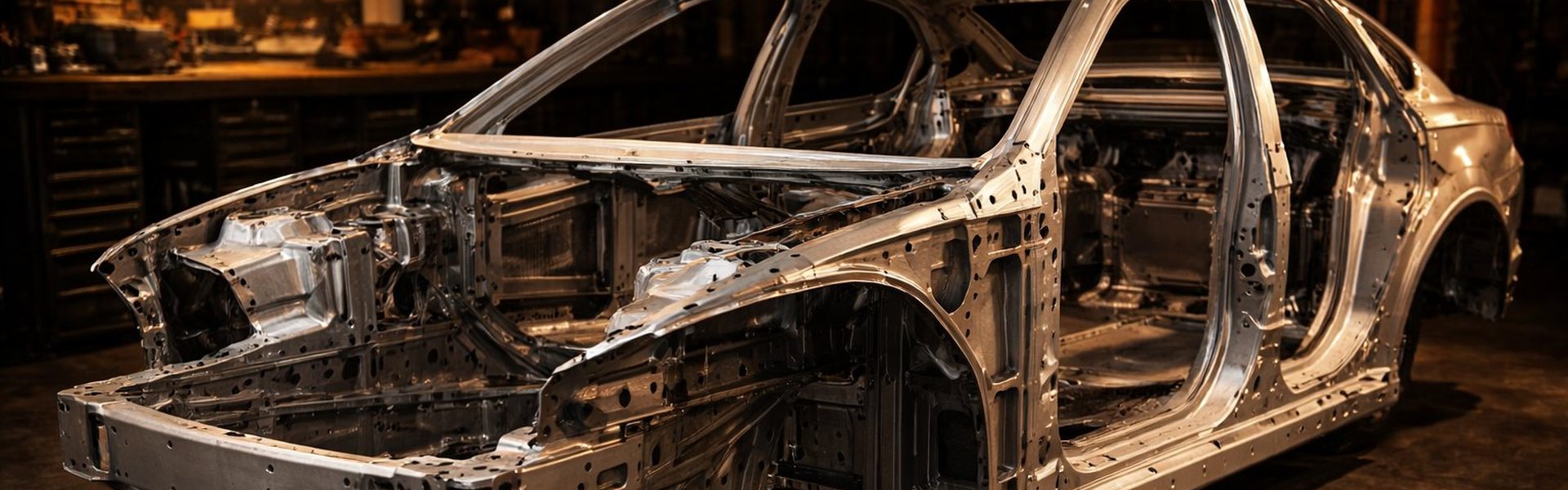

La caisse en blanc : la structure de base
La carrosserie d'un véhicule est composée de nombreuses pièces assemblées entre elles pour former une structure rigide appelée caisse en blanc. Elle est généralement constituée de longerons, traverses, montants de porte, plancher, pavillon et passages de roue.
Ces éléments forment un ensemble qui assure la rigidité du véhicule tout en absorbant l'énergie lors d'un choc. Les pièces visibles comme les ailes, les capots ou les pare-chocs ne sont qu'une partie de la carrosserie — les éléments structurels se trouvent souvent sous la surface.
Les éléments structurels principaux
Pièces structurelles situées dans la partie inférieure du véhicule, traversant la voiture de l'avant vers l'arrière. Ils soutiennent la structure, absorbent l'énergie lors d'un choc et maintiennent l'alignement de la caisse. Une déformation de longeron impacte directement la géométrie du véhicule.
Elles relient les longerons entre eux et contribuent à la rigidité de la structure. On les retrouve à l'avant sous le moteur et dans le plancher. Elles participent également à la gestion des forces lors d'une collision.
Élément central de la caisse en blanc, il supporte l'habitacle et relie les longerons latéraux. Tout déplacement du plancher signale une déformation structurelle importante nécessitant un contrôle des cotes.
Toit de la structure, il est solidaire des montants et participe à la rigidité torsionnelle de la caisse. Une déformation du pavillon est souvent le signe d'un choc particulièrement violent ayant affecté plusieurs éléments.
Les montants de caisse
Les montants sont les structures verticales qui soutiennent le pavillon et encadrent les ouvrants. Ils sont essentiels pour la rigidité globale et la protection des occupants en cas de retournement.
Les zones de déformation programmées
Les véhicules modernes sont conçus pour absorber l'énergie des chocs grâce à des zones de déformation programmées. Ces zones se situent généralement à l'avant, à l'arrière et dans certaines parties des longerons. Elles se déforment progressivement lors d'un accident pour dissiper l'énergie et réduire les forces transmises aux occupants.
Pièces structurelles vs pièces de carrosserie extérieures
Toutes les pièces de carrosserie n'ont pas la même fonction. Il est essentiel de distinguer les deux catégories avant d'intervenir.
Longerons, montants, traverses, plancher. Participent directement à la rigidité du véhicule. Nécessitent des réparations précises et conformes aux normes constructeurs — ou un remplacement.
Ailes, capot, pare-chocs, portes. Principalement esthétiques ou de protection. Peuvent souvent être réparées ou remplacées plus facilement sans impact sur la sécurité structurelle.
Pourquoi analyser la structure avant toute réparation
Lorsqu'un véhicule subit un choc, la déformation ne se limite pas toujours à la zone visible. L'énergie de l'impact peut se transmettre à d'autres parties de la structure et provoquer des déformations secondaires, des tensions dans la tôle ou des déplacements de pièces.
Un carrossier doit donc analyser l'ensemble de la structure avant de commencer. Cette analyse permet de déterminer quelles pièces sont réellement déformées, quelles réparations sont nécessaires et si certaines pièces doivent être remplacées plutôt que réparées.
Conclusion
La structure d'un véhicule est un ensemble complexe d'éléments assemblés pour assurer la rigidité du véhicule et la sécurité des occupants. Comprendre le rôle de chaque élément — longerons, montants, traverses, zones de déformation — permet au carrossier d'analyser plus efficacement les déformations et de choisir les méthodes de réparation les plus adaptées.
