Pourquoi des microbulles ou des piqûres apparaissent dans ma peinture ?
Pinholing — des tunnels creusés de l'intérieur par les solvants emprisonnés
Ne polissez pas par-dessus — les trous resteront visibles et réapparaîtront. Poncez jusqu'à ce que toutes les piqûres aient disparu, puis reprenez en respectant scrupuleusement les temps de flash-off et les 15-20 minutes de dégazage avant toute source de chaleur.
- Questions fréquentes des carrossiers
- Description visuelle du défaut
- Pourquoi ces tunnels se forment-ils dans le film ?
- Les causes principales
- Microbulles vs cloquage vs poussière
- Tableau récapitulatif
- Comment éviter les piqûres de solvant ?
- Checklist anti-microbulles
- La solution de sauvetage
- Questions fréquentes
1. Questions fréquentes des carrossiers
- Pourquoi mon vernis est criblé de petits trous après le passage en cabine ?
- Microbulles dans la peinture carrosserie : est-ce l'humidité ou le solvant ?
- Est-ce que chauffer la peinture trop vite peut faire des bulles ?
- Pourquoi ma peinture fait des piqûres seulement sur les zones de mastic ?
- Comment différencier une poussière d'une microbulle ?
- Peut-on boucher les trous avec du polish ?
- Pourquoi les bulles apparaissent-elles spécifiquement sur le mastic ?
2. Description visuelle du défaut

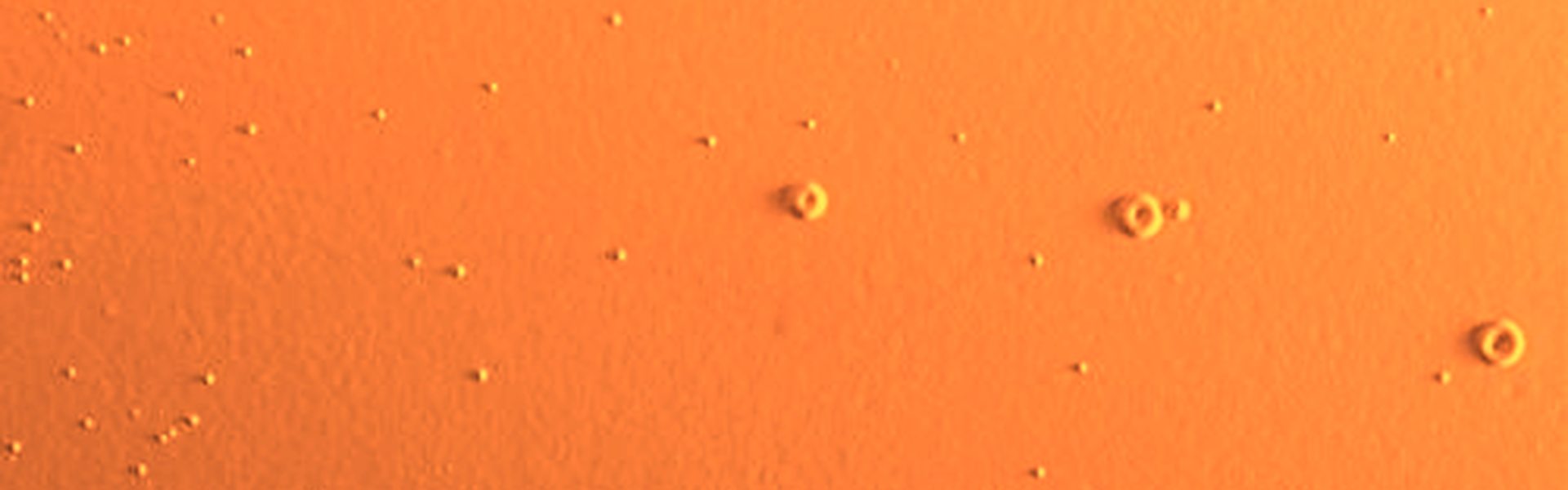

Une multitude de minuscules cavités — des trous d'épingle — à la surface du vernis ou de la peinture. Très serrées et nombreuses, souvent uniformément réparties ou concentrées au-dessus des zones de mastic. Elles donnent l'impression que la peinture a « bouilli » ou a été criblée de poussière fine.
3. Pourquoi ces tunnels se forment-ils dans le film ?
Le film de peinture sèche de l'extérieur vers l'intérieur. La surface forme une peau en premier, pendant que les couches inférieures contiennent encore des solvants. Dans des conditions normales, ces solvants remontent progressivement et s'évaporent en surface sans laisser de trace.
Le pinholing se produit quand ce processus est perturbé : la surface se ferme trop vite, les solvants du fond sont emprisonnés, et leur pression croissante force le passage en perçant le film — créant ces tunnels microscopiques caractéristiques.
4. Les causes principales
Flash-off insuffisant — cause principale
- Deuxième couche trop rapide — les solvants de la première n'ont pas eu le temps de s'évaporer
- Vernis sur base trop fraîche — la base doit être uniformément mate avant vernissage
- Couches trop nombreuses trop vite — chaque couche emprisonne les solvants des précédentes
INDICATEUR FIABLE : attendez que la couche précédente soit uniformément et totalement mate avant d'en appliquer une nouvelle. Un aspect brillant ou légèrement humide signifie que les solvants sont encore là.
Couches trop épaisses
- Une couche épaisse retient les solvants du fond 3 à 5 fois plus longtemps qu'une couche fine
- Chevauchements excessifs — zones localement surchargées
Séchage forcé trop précoce — l'erreur la plus brutale
- Lampe infrarouge ou étuve sans flash-off préalable — durcit la surface pendant que les couches internes sont encore chargées
- Véhicule sorti au soleil trop tôt — même la chaleur naturelle peut provoquer du pinholing
Mauvais choix de produits
- Durcisseur trop rapide par temps chaud — surface polymérisée avant que les solvants remontent
- Diluant trop rapide — solvants de dilution évaporés, résines emprisonnées
- Excès de durcisseur — polymérisation de surface disproportionnée
Contamination de l'air comprimé
- Micro-gouttelettes d'eau — piqûres d'humidité identiques au pinholing de solvant
- Huile dans le circuit — cratères similaires aux yeux de poisson à plus petite échelle
Mastic non isolé ou support poreux
Le mastic absorbe les solvants de la peinture puis les relargue pendant le séchage — créant des piqûres localisées précisément au-dessus des zones masticées. Un apprêt de qualité est l'unique barrière.
5. Microbulles vs cloquage vs poussière
| Critère | Microbulles (Pinholing) | Cloquage | Poussière |
|---|---|---|---|
| Taille | Têtes d'épingle, très fines | 2 mm à plusieurs cm | Variable, souvent isolée |
| Nature | Trou dans le film | Dôme — bulle sous le film | Grain posé en surface |
| Au toucher | Cavité, creux perceptible | Dôme dur ou mou | Grain en relief |
| Apparition | Pendant ou juste après séchage | Après séchage, parfois jours | Pendant l'application |
| Cause | Solvants emprisonnés | Humidité ou corrosion | Poussière en suspension |
| Correction | Ponçage + re-vernissage | Décapage + reprise complète | Clay bar ou ponçage fin |
6. Tableau récapitulatif
| Cause | Situation typique | Prévention |
|---|---|---|
| Flash-off trop court | Piqûres uniformes sur tout l'élément | Attendre le mat complet entre chaque couche |
| Couches trop épaisses | Piqûres dans les zones surchargées | Couches fines, chevauchement 50 % |
| Étuve / IR trop tôt | Piqûres serrées après passage en chauffe | 15-20 min de dégazage naturel avant la chauffe |
| Durcisseur trop rapide | Piqûres par temps chaud >25 °C | Durcisseur adapté à la température du jour |
| Air humide / huileux | Piqûres + voile blanchâtre | Purge + filtres déshuileurs en bon état |
| Mastic non isolé | Piqûres localisées au-dessus du mastic | Apprêt complet + séchage à cœur du mastic |
7. Comment éviter les piqûres de solvant ?
Respecter les temps de flash-off
- Attendre le mat visuel complet avant chaque couche — aucune zone brillante
- Suivre les minutes préconisées sur la fiche technique
- Ne jamais raccourcir les flash-off pour rattraper le temps — c'est le raccourci direct vers le pinholing
Travailler en couches fines
- Plusieurs couches fines plutôt qu'une couche épaisse
- Chevauchement à 50 % maximum
Gérer la montée en température
- 15 à 20 minutes de dégazage naturel avant tout chauffage forcé — minimum absolu
- Montée progressive en température dans l'étuve — ne pas passer directement à 60 °C
- Ne jamais sortir au soleil direct immédiatement après la peinture
Choisir les bons produits
- Durcisseur adapté à la température — lent par temps chaud, rapide par temps froid
- Purger le compresseur avant chaque session
- Apprêt complet sur toutes les zones de mastic
8. Checklist anti-microbulles
- Compresseur purgé, filtres déshuileurs en bon état
- Durcisseur adapté à la température du jour
- Apprêt complet sur toutes les zones de mastic
- Chaque couche attendue jusqu'au mat visuel complet
- Couches fines, chevauchement à 50 % maximum
- 15-20 min de dégazage naturel avant tout IR ou étuve
- Montée progressive en température dans l'étuve
- Ne pas sortir l'élément au soleil direct après peinture
9. La solution de sauvetage
Ce qu'il ne faut surtout pas faire
- Ne pas polir — le polish remplit les trous provisoirement mais ils réapparaissent au premier lavage
- Ne pas vernir par-dessus — les bulles d'air emprisonnées ressortiront à travers la nouvelle couche
- Ne pas mastiquer — le gaz emprisonné percera à nouveau
Jusqu'à ce que toutes les piqûres aient disparu. Vérifier sous lumière rasante après chaque passage.
Réappliquer une couche de base avant de re-vernir.
Flash-off trop court ? Épaisseur excessive ? Étuve trop précoce ? Traiter la cause avant de reprendre.
Conseil de pro : faire un test de flash-off sur une zone cachée pour calibrer le timing exact dans vos conditions du jour.
10. Questions fréquentes
Peut-on boucher les trous avec du polish ?
Non. Le polish remplit les cavités temporairement mais les trous sont toujours là — ils réapparaissent au premier lavage ou sous lumière rasante. Le pinholing doit être traité par ponçage, pas par masquage superficiel.
Pourquoi les piqûres n'apparaissent que sur les zones de mastic ?
Le mastic est poreux. Mal isolé, il absorbe une partie des solvants de la peinture pendant l'application, puis les relargue pendant le séchage. Ces solvants rejetés depuis le fond créent des piqûres localisées précisément au-dessus. Un apprêt de qualité correctement séché est l'unique barrière contre ce phénomène.
Comment différencier une microbulle d'une poussière ?
Passez le doigt sur la surface. Une poussière est un grain en relief — vous le sentez dépasser. Une microbulle est une cavité — vous sentez un creux. Si la surface présente des dizaines de micro-creux serrés après séchage, c'est du pinholing. Si ce sont des grains en relief, c'est de la poussière ou de l'overspray.
Est-ce que chauffer trop vite peut vraiment faire des bulles ?
Oui, c'est même l'une des causes les plus brutales. Une lampe infrarouge sans flash-off préalable durcit instantanément la surface pendant que les couches inférieures sont encore chargées. La pression des gaz crée des dizaines de piqûres simultanément sur toute la pièce. Toujours 15 à 20 minutes de dégazage naturel avant toute source de chaleur forcée.
Le pinholing peut-il apparaître plusieurs heures après l'application ?
Oui, surtout sur mastic non isolé ou épaisseurs importantes. Les solvants en profondeur peuvent mettre plusieurs heures à exercer une pression suffisante pour perforer le film durci. La surface peut sembler parfaite à la sortie de cabine et présenter des piqûres quelques heures plus tard.
