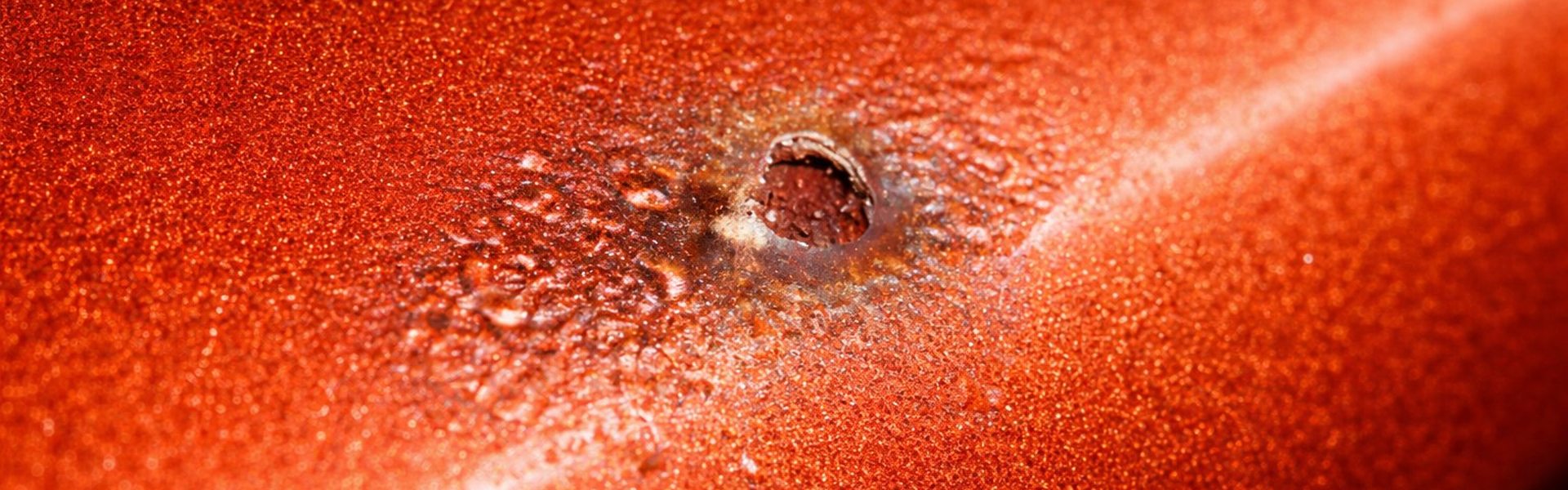

Pourquoi la corrosion apparaît-elle sous la peinture ?
Le défaut le plus vicieux — il travaille en silence pendant des mois avant de détruire le travail de surface
Il n'existe aucun produit miracle qui stoppe la rouille par-dessus une peinture. Décaper largement au-delà de la zone visible, traiter à l'acide phosphorique, appliquer un primaire époxy immédiatement, puis reprendre le cycle complet.
- Questions fréquentes des carrossiers
- Les trois formes de corrosion sous peinture
- Pourquoi le métal rouille sous la peinture ?
- Les causes principales
- Corrosion par l'arrière et aluminium
- Tableau récapitulatif
- La hiérarchie des primaires anticorrosion
- Checklist anti-corrosion
- La solution de sauvetage
- Questions fréquentes
1. Questions fréquentes des carrossiers
- Pourquoi ma peinture fait des cloques de rouille sur les bas de caisse ?
- Peut-on peindre sur de la rouille avec un convertisseur ?
- Pourquoi la rouille revient-elle toujours après un ponçage ?
- L'humidité de l'air peut-elle faire rouiller le métal avant la peinture ?
- Comment isoler le métal nu pour éviter l'oxydation future ?
- Peut-on utiliser du Frameto avant de peindre ?
- Pourquoi ma voiture rouille alors qu'elle est en aluminium ?
2. Les trois formes de corrosion sous peinture
| Forme | Ce qu'on observe | Sévérité |
|---|---|---|
| Boursouflures / cloques | Dômes durs, poudre orange à la pression | Avancée — métal perforé possible |
| Corrosion filiforme | Filaments bruns qui progressent sous le vernis | Active — progresse rapidement |
| Taches brunes diffuses | Décoloration orangée à travers la peinture fine | Débutante — fenêtre d'intervention |
3. Pourquoi le métal rouille sous la peinture ?
La corrosion est une réaction électrochimique nécessitant métal ferreux, oxygène et électrolyte (eau). La peinture agit comme une barrière — mais pas hermétique. Si des racines microscopiques de rouille ont survécu sous la peinture, elles reprennent leur progression avec très peu d'humidité traversant le film.
4. Les causes principales
Préparation incomplète — cause dans la quasi-totalité des cas
- Ponçage superficiel — la rouille en surface est enlevée mais les racines dans les pores restent
- Pas de traitement chimique — seul l'acide phosphorique pénètre les pores et passive les résidus
- Délai trop long entre mise à nu et primaire — le métal nu s'oxyde en quelques heures
Absence de primaire époxy
- Apprêt garnissant seul sur métal nu — poreux, laisse passer l'humidité — jamais en premier contact
- Convertisseur grand public seul — incompatible avec peintures solvantées 2K, risque de frisage
Contamination saline
- Mains nues sur métal — la sueur est salée — crée des amorces de corrosion ponctuelles
- Ponçage à l'eau sans séchage immédiat — sels emprisonnés sous la peinture
- Régions exposées au sel — chlorures atmosphériques ou sel de déneigement
5. Corrosion par l'arrière et aluminium
La corrosion par l'arrière — la source invisible
Dans de nombreux cas, la rouille qui fait sauter la peinture extérieure vient de l'intérieur. Les corps creux (bas de caisse, seuils, intérieurs de portière) accumulent l'humidité, qui attaque l'acier depuis l'intérieur et traverse progressivement la tôle.
- Bas de caisse sans protection intérieure — humidité stagnante dans les corps creux non injectés
- Portières sans drainage fonctionnel — orifices bouchés = retenue d'eau permanente
L'aluminium
L'aluminium ne rouille pas mais s'oxyde en poudre blanche qui fait sauter la peinture comme la rouille. De plus, le contact direct aluminium/acier crée une corrosion galvanique accélérée — isolation obligatoire entre les deux métaux.
6. Tableau récapitulatif
| Cause | Mécanisme | Prévention |
|---|---|---|
| Rouille non éliminée | Reprise depuis les pores du métal | Ponçage à blanc + traitement acide phosphorique |
| Apprêt garnissant sur métal | Humidité traverse l'apprêt poreux | Primaire époxy en premier contact |
| Mains nues | Sels de sueur — amorce ponctuelle | Gants obligatoires dès la mise à nu |
| Délai métal nu → primaire | Oxydation rapide par humidité ambiante | Primaire époxy dans les 2 h après décapage |
| Humidité trop élevée | Condensation sur tôle froide emprisonnée | Hygrométrie <75 %, tôle à température ambiante |
| Corrosion par l'arrière | Humidité interne traverse la tôle | Injection cire + drainage fonctionnel |
7. La hiérarchie des primaires anticorrosion
8. Checklist anti-corrosion
- Ponçage à blanc — métal brillant, aucune zone noire ou orange
- Traitement acide phosphorique après ponçage
- Gants portés en permanence depuis la mise à nu
- Dégraissage adapté avant primaire
- Primaire époxy appliqué dans les 2 h suivant le décapage
- Humidité relative vérifiée (<75 %) et tôle à température ambiante
- Orifices de drainage des corps creux vérifiés et débouchés
- Protection intérieure des corps creux prévue (cire ou traitement)
- Aucun convertisseur grand public avant peintures solvantées 2K
9. La solution de sauvetage
Ce qui ne fonctionne pas
- Peindre par-dessus — la corrosion continue sous le film et ressortira
- Convertisseurs grand public seuls — incompatibles avec peintures 2K professionnelles
- Mastic sur rouille — accélère la corrosion sous-jacente
- Vernis épais — ralentit sans stopper — la boursouflure revient sous 6 à 18 mois
La corrosion s'étend toujours plus loin en sous-surface qu'en surface. P80 pour la rouille lourde, P120-P180 pour finir.
Si la pièce contient des corps creux. C'est la seule façon de traiter la corrosion par l'arrière.
Laisser agir le temps indiqué. Passive les résidus microscopiques dans les pores que le ponçage ne peut pas atteindre.
Après dégraissage avec gants. Ne jamais laisser le métal nu au-delà de 2 heures.
Sur les véhicules de plus de 10 ans ou exposés au sel, prévoir systématiquement une injection de cire dans tous les corps creux lors de toute intervention.
10. Questions fréquentes
Peut-on peindre sur de la rouille avec un convertisseur ?
Les convertisseurs grand public transforment la rouille en phosphate noir — mieux que rien, mais insuffisant pour une finition professionnelle. La couche noire est friable et souvent incompatible avec les peintures 2K (risque de frisage). Le protocole correct : ponçage à blanc + acide phosphorique + primaire époxy professionnel.
Pourquoi la rouille revient-elle toujours après un ponçage ?
Parce que le ponçage mécanique n'élimine que la rouille visible. Les racines microscopiques restent dans les pores de l'acier. Sans traitement chimique, ces résidus reprennent leur progression dès que l'humidité les atteint. Le traitement à l'acide phosphorique est la seule étape qui atteint ce que le papier de verre ne peut pas atteindre.
L'humidité de l'air peut-elle faire rouiller le métal avant la peinture ?
Oui — très rapidement. Un acier décapé exposé à plus de 70 % d'humidité commence à s'oxyder en quelques heures. Par temps humide, une voile d'oxyde peut apparaître en moins de 30 minutes. Le primaire époxy doit être appliqué dans les 2 heures suivant le décapage.
Pourquoi ma voiture rouille alors qu'elle est partiellement en aluminium ?
L'aluminium s'oxyde en poudre blanche qui fait sauter la peinture comme la rouille. De plus, le contact direct aluminium/acier crée une corrosion galvanique — les deux métaux forment une pile en présence d'humidité et l'aluminium se corrode accélérément. L'isolation galvanique entre métaux différents est obligatoire.
Combien de temps le métal nu reste-t-il sain après décapage ?
Dans des conditions normales (20 °C, humidité <60 %), 2 à 4 heures. Par temps humide ou chaud (>70 % d'humidité), ce délai tombe à moins d'une heure. Règle pratique : primaire époxy le jour même, idéalement dans les 2 heures. Si impossible, protéger avec un film plastique adhésif.
